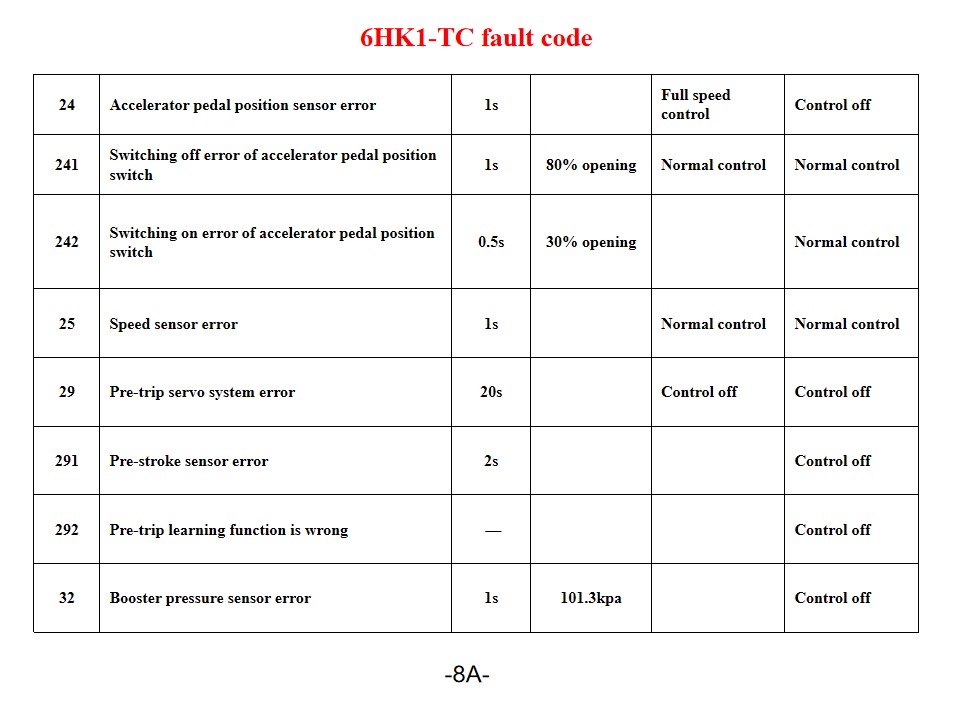

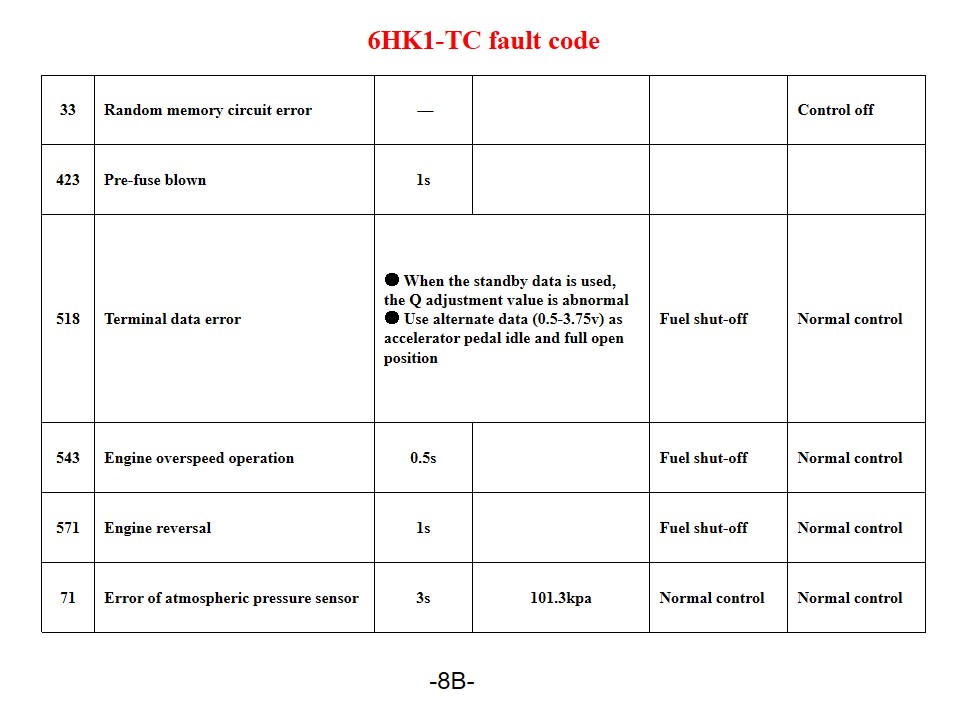

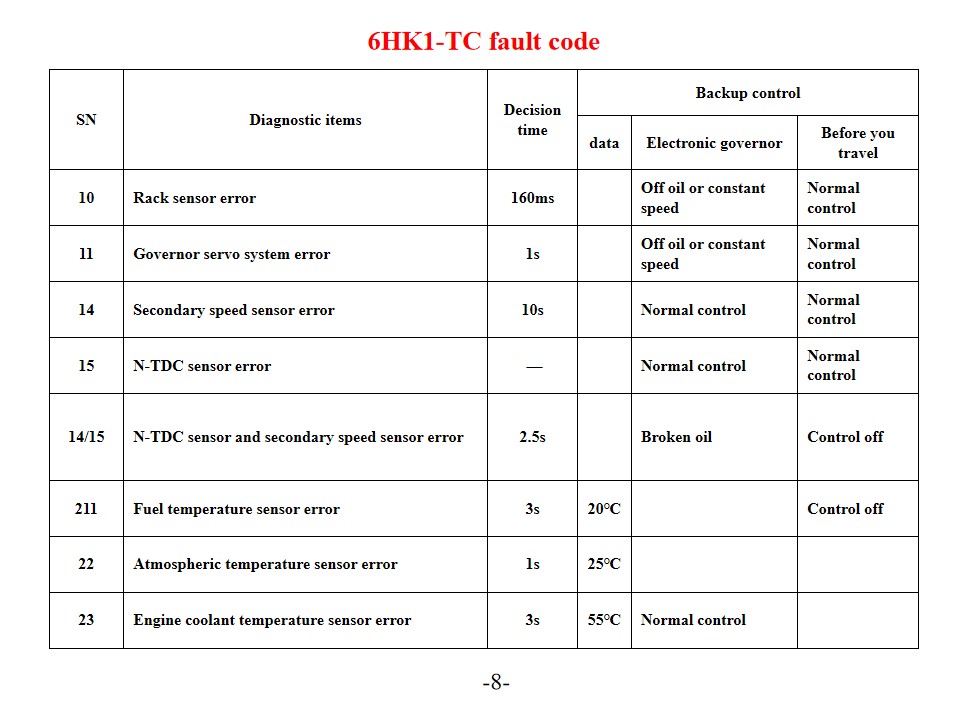

Kode kesalahan mesin truk pemadam kebakaran Isuzu 6HK1-TC

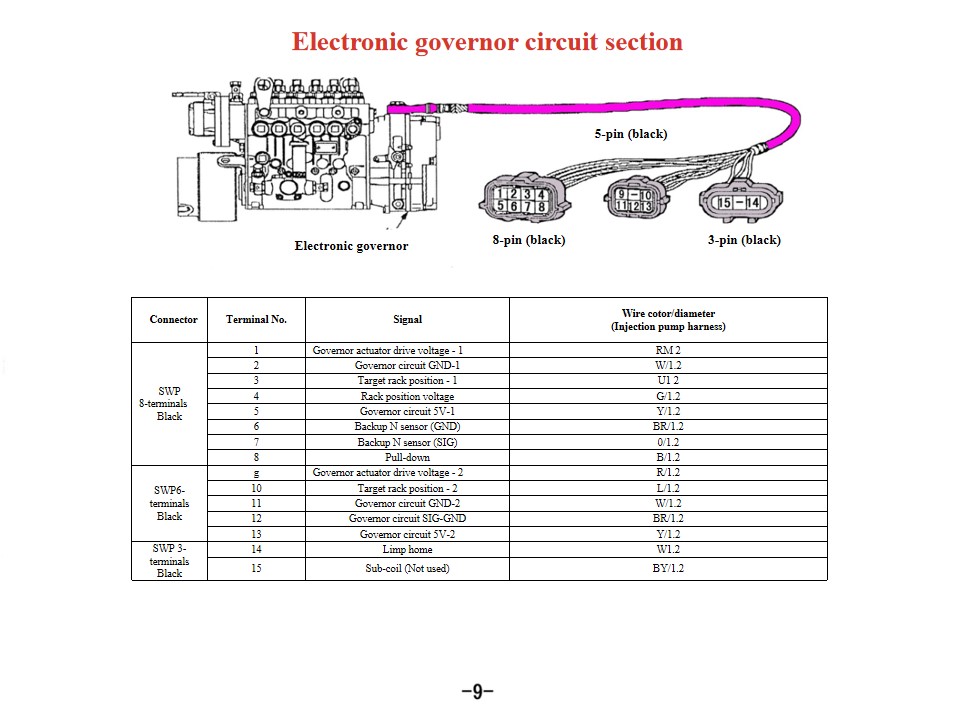

Kendaraan pemadam kebakaran dengan mesin seri 6HK1 merupakan sistem tenaga inti untuk kendaraan komersial, dan kegagalan sensor secara langsung memengaruhi kinerja dan keandalan mesin. Jenis kerusakan yang umum terjadi meliputi sinyal sensor kecepatan kendaraan yang abnormal yang menyebabkan batas kecepatan ECU dan penghentian bahan bakar, deviasi pembacaan sensor suhu pendingin yang menyebabkan gangguan sistem pendingin, dan kegagalan sensor camshaft yang menyebabkan kesalahan urutan pengapian. Kerusakan ini sering disebabkan oleh penuaan sensor, koneksi kabel yang buruk, atau masalah pemasangan mekanis (seperti torsi yang tidak memadai). Misalnya, sensor kecepatan kendaraan yang rusak dapat menyebabkan ECU salah mengartikan kondisi kecepatan berlebih dan menghentikan injeksi bahan bakar, yang mengakibatkan hilangnya daya secara tiba-tiba pada kecepatan tinggi. Sinyal Warna dan diameter 1 GND B/0,5 2 SIG Y/0,5 3 Tameng G/0,5 1 Titik pengukuran Perlawanan (kΩ) Suhu ℃ Terminal 1 Terminal 2 1.21 40 3. 25 0 Terminal 1 Badan Terminal 2 Badan Konektor Nomor Terminal Sinyal Kawat cotor/diameter (Hardware pompa injeksi) SWP 8 terminal Hitam 1 Tegangan penggerak aktuator gubernur - 1 RM 2 2 Rangkaian gubernur GND-1 Dengan 1.2 3 Posisi rak target - 1 U1 2 4 Tegangan posisi rak G/1.2 5 Rangkaian gubernur 5V-1 Y/1.2 6 Sensor N cadangan (GND) BR/1.2 7 Sensor N cadangan (SIG) 0/1.2 8 Tarik ke bawah B/1.2 SWP6- terminal Hitam G Tegangan penggerak aktuator gubernur - 2 R/1.2 10 Posisi rak target - 2 L/1.2 11 Rangkaian gubernur GND-2 Dengan 1.2 12 Rangkaian gubernur SIG-GND BR/1.2 13 Rangkaian gubernur 5V-2 Y/1.2 SWP 3- terminal Hitam 14 Pulang dengan lemas W1.2 15 Sub-coil (Tidak digunakan) OLEH/1.2 Titik pengukuran Perlawanan Terminal 2 Terminal 1 2,1-2,5 ribu Ω Terminal 2 Terminal 3 ∞ Terminal 2 Tubuh ∞ Terminal 1 Terminal 3

Truk pemadam kebakaran Isuzu 6HK1-TC, juga dinamakan kendaraan pemadam kebakaran penyelamat Isuzu, Diagnosis dan Solusi Kode Kesalahan Mesin. Mesin Isuzu 6HK1-TC menggunakan sistem kontrol elektronik pompa injeksi bahan bakar TICS yang canggih, dan ECU (Engine Control Unit) dilengkapi fitur diagnosis mandiri. Ketika sistem mendeteksi kerusakan, lampu peringatan "CHECK ENGINE" akan menyala dan kode kerusakan yang sesuai akan disimpan. Memahami interpretasi dan solusi untuk kode-kode kesalahan ini dapat secara efektif meningkatkan efisiensi perawatan mesin. Kode Kesalahan Umum dan Solusinya Kode Masalah Seri P P0101 (Sirkuit Sensor Aliran Udara Massal Rendah) Periksa sensor suhu cairan pendingin mesin dan kabelnya. Verifikasi tegangan catu daya sensor dan koneksi ground. Ganti ECU atau sensor jika perlu. P0102 (Sirkuit Sensor Aliran Udara Massal Tinggi) Periksa kualitas bahan bakar dan kondisi filter. Bersihkan sistem bahan bakar. Periksa regulator tekanan bahan bakar, pompa bahan bakar, dan sirkuit injektor. P0103 (Sensor Aliran Udara Massal Sirkuit A Tinggi) Periksa sirkuit sinyal sensor untuk korsleting. Uji status pengoperasian sensor. Ganti sensor atau ECU jika perlu. Kode Masalah Digital 10 (Kesalahan Sensor Rak) Periksa sensor rak dan kabelnya. Pastikan transmisi sinyal normal. 11 (Kesalahan Sistem Servo Pengatur Kecepatan) Periksa status pengoperasian sistem servo pengatur kecepatan. Uji koneksi sirkuit terkait. 14 (Kesalahan Sensor Kecepatan Tambahan) Periksa posisi pemasangan sensor kecepatan bantu. Uji keluaran sinyal sensor. 15 (Kesalahan Sensor N-TDC) Periksa koneksi sensor N-TDC Verifikasi keakuratan sinyal Pemeliharaan sistem dan tindakan pencegahan SN Item diagnostik Waktunya mengambil keputusan Kontrol cadangan data Gubernur elektronik Sebelum Anda bepergian 10 Kesalahan sensor rak 160 md Matikan oli atau kecepatan konstan Kontrol normal 11 Kesalahan sistem servo gubernur 1 detik Matikan oli atau kecepatan konstan Kontrol normal 14 Kesalahan sensor kecepatan sekunder 10 detik Kontrol normal Kontrol normal 15 Kesalahan sensor N-TDC — Kontrol normal Kontrol normal 14/15 Kesalahan sensor N-TDC dan sensor kecepatan sekunder 2,5 detik Minyak pecah Kontrol mati 211 Kesalahan sensor suhu bahan bakar 3 detik 20℃ Kontrol mati 22 Kesalahan sensor suhu atmosfer 1 detik 25℃ 23 Kesalahan sensor suhu cairan pendingin mesin 3 detik 55℃ Kontrol normal Konektor Nomor Terminal Sinyal Kawat cotor/diameter (Hardware pompa injeksi) SWP 8 terminal Hitam 1 Tegangan penggerak aktuator gubernur - 1 RM 2 2 Rangkaian gubernur GND-1 Dengan 1.2 3 Posisi rak target - 1 U1 2 4 Tegangan posisi rak G/1.2 5 Rangkaian gubernur 5V-1 Y/1.2 6 Sensor N cadangan (GND) BR/1.2 7 Sensor N cadangan (SIG) 0/1.2 8 Tarik ke bawah B/1.2 SWP6- terminal Hitam G Tegangan penggerak aktuator gubernur - 2 R/1.2 10

Kendaraan Pemadam Kebakaran dan Penyelamatan Isuzu 6HK1 , juga disebut Truk pemadam kebakaran Isuzu , Jika mesin truk pemadam kebakaran Isuzu mengalami kepanasan, area berikut harus diperiksa terlebih dahulu: 1. Sistem pendingin: Masalah seperti kipas rusak, radiator tersumbat, termostat rusak, atau cairan pendingin tidak mencukupi, semuanya dapat menyebabkan mesin terlalu panas. 2. Kualitas dan kuantitas oli: Kualitas oli yang buruk atau oli yang tidak mencukupi juga dapat menyebabkan mesin terlalu panas. 3. Kerusakan mekanis seperti meledaknya silinder, retaknya selongsong silinder, atau retakan pada selongsong silinder juga dapat menyebabkan fenomena ini. Sebagai mesin diesel tugas berat, mesin Isuzu 6HK1 memerlukan kepatuhan ketat terhadap spesifikasi teknis untuk perawatannya. Poin-poin utamanya adalah sebagai berikut: 1. Pemahaman Struktural dan Spesifikasi Pembongkaran dan Perakitan Mekanisme Batang Penghubung Poros Engkol Liner silinder memiliki desain longgar, sehingga membutuhkan alat khusus untuk mencegahnya terlepas selama pembongkaran dan perakitan. Jarak bebas standarnya adalah 0,122–0,156 mm. Diameter luar piston memiliki toleransi yang ketat (114.894–114.909 mm). Selama pemasangan, perhatikan arah bukaan ring piston dan penyetelan "tiga celah" (celah ujung, celah samping, dan celah belakang). Crankcase bawah merupakan struktur satu bagian dan harus diangkat selama perawatan untuk mencegah deformasi. Penyelarasan Sistem Waktu Saat merakit girboks, sejajarkan tanda roda gigi poros engkol dan roda gigi idler. Tanda B pada poros bubungan harus rata dengan permukaan kepala silinder. Mesin harus berada pada titik mati atas kompresi pada silinder pertama. Saat memasang pompa injeksi bahan bakar, sejajarkan penunjuk waktu dengan titik S pada konektor, dan sejajarkan tanda pemacu injeksi dengan penunjuk badan pompa. • Motor DC linear mendorong kumparan ke atas dan ke bawah di bawah sinyal keluaran unit kontrol. • Batang penghubung yang terpasang pada rakitan koil mentransmisikan gerakan naik turun koil ke blok penghubung, dan blok penghubung terpasang di ujung rak. Di bawah tekanan blok penghubung, rak bergerak ke kiri dan ke kanan untuk mengubah jumlah bahan bakar yang diinjeksikan. Ketika rakitan koil bergerak ke atas, batang penghubung mendorong rak untuk meningkatkan arah oli; sebaliknya, ketika rakitan koil turun, rak bergerak ke arah pengurangan oli, dan fungsi kolom adalah untuk mengubah gerakan vertikal menjadi ketinggian rak. • Blok tembaga dipasang di bagian atas blok penghubung untuk membentuk sensor rak. Sensor rak mendeteksi langkah rak dan mengirimkan nilai ini kembali ke unit kontrol sehingga langkah rak aktual dan langkah rak target dapat terus dibandingkan hingga selisih antara keduanya mendekati nol. Proses ini sangat penting untuk mengontrol akurasi dan respons. 2. Poin-Poin Utama Pemeliharaan Sistem Sistem Pelumasan dan Pendinginan Interval penggantian oli: Oli mineral: setiap 5.000 kilometer atau enam bulan; oli sintet...

Truk pemadam kebakaran busa Isuzu 4.000L dirancang untuk memerangi kebakaran Kelas B yang melibatkan cairan yang mudah terbakar (misalnya, minyak bumi, bahan kimia). Sistem proyeksi busanya mencampur air dengan busa pemadam api pada rasio yang tepat, membentuk lapisan penghalang oksigen untuk memadamkan api bahan bakar cair dengan cepat. Dilengkapi dengan tangki berkapasitas tinggi 4.000 liter dan pompa bertekanan tinggi, Truk pemadam kebakaran busa Isuzu 4.000L menghasilkan laju pelepasan busa berkelanjutan hingga 4.000 L/menit, yang memungkinkan pengendalian cepat insiden kebakaran yang meluas. Nosel monitor jarak jauhnya memproyeksikan busa lebih dari 60 meter, memastikan keselamatan operator selama keadaan darurat kilang, gudang, atau kebakaran hutan. Panduan Operasional Truk Pemadam Kebakaran Busa Isuzu 4.000L: Parameter Teknis dan Prosedur 1. Gambaran Umum Kendaraan Truk pemadam kebakaran busa Isuzu 4.000L dirancang untuk respons cepat terhadap kebakaran Kelas B (cairan yang mudah terbakar) dan Kelas A (bahan bakar padat). Dibuat di atas sasis Isuzu FVR tugas berat, truk ini dilengkapi mesin diesel 6HK1-TCG61 dengan daya keluaran 176 kW (240 hp) pada 2.200 rpm, menghasilkan torsi 981 N·m. Sasis ini mematuhi standar emisi Euro V dan dilengkapi transmisi manual 9-percepatan untuk kemampuan manuver off-road yang optimal. 2. Spesifikasi Sistem Pemadam Kebakaran Tangki Air : Kapasitas 4.000 liter, dibuat dari baja tahan karat 304 tahan korosi dengan penyekat internal untuk stabilitas. Tangki Busa : Tangki polietilen 500 liter, kompatibel dengan konsentrat AFFF (Aqueous Film-Forming Foam) atau AR-AFFF (Alcohol-Resistant). Sistem Proporsi : Sistem induksi busa yang dikontrol secara elektronik dengan rasio yang dapat disesuaikan (1–10%) melalui tombol putar pada panel pompa. Unit Pompa : Pompa sentrifugal yang dipasang di tengah kapal (Model NH30), menghasilkan 4.000 L/menit pada tekanan 1,0 MPa. Daya hisap maksimum: 7 meter. 3. Peralatan Pembuangan Monitor yang dipasang di atap : Monitor teleskopik yang dikendalikan dari jarak jauh dengan rotasi 360°, jangkauan 70 meter (air), dan jangkauan 55 meter (busa). Laju aliran dapat disesuaikan dari 100–3.800 L/menit. Gulungan Pancing Tangan : Dua selang berlapis karet Kelas B sepanjang 30 meter (Φ65 mm) dengan nosel kabut/aliran lurus yang dapat disesuaikan (maksimum 500 L/mnt). Gulungan Bumper Belakang : Selang tekanan tinggi sepanjang 20 meter (Φ25 mm) untuk operasi tambahan (200 L/mnt). 4. Sistem Kontrol dan Pemantauan Panel Pompa : Antarmuka terpusat dengan pengukur tekanan analog, takometer, dan tampilan rasio busa digital. Termasuk penggantian manual untuk RPM pompa (0–2.500). Tampilan Kabin : Layar LCD 7 inci untuk pemantauan langsung tingkat air/busa, status pompa, dan diagnostik mesin. Penerangan : Empat lampu sorot LED 500W (rotasi 360°), dua suar peringatan belakang, dan lampu pemandangan yang mematuhi standar NFPA 1901. 5. Prosedur Operasional Langkah 1: Pemeriksaan Pra-Penerapan Verifikasi l...
