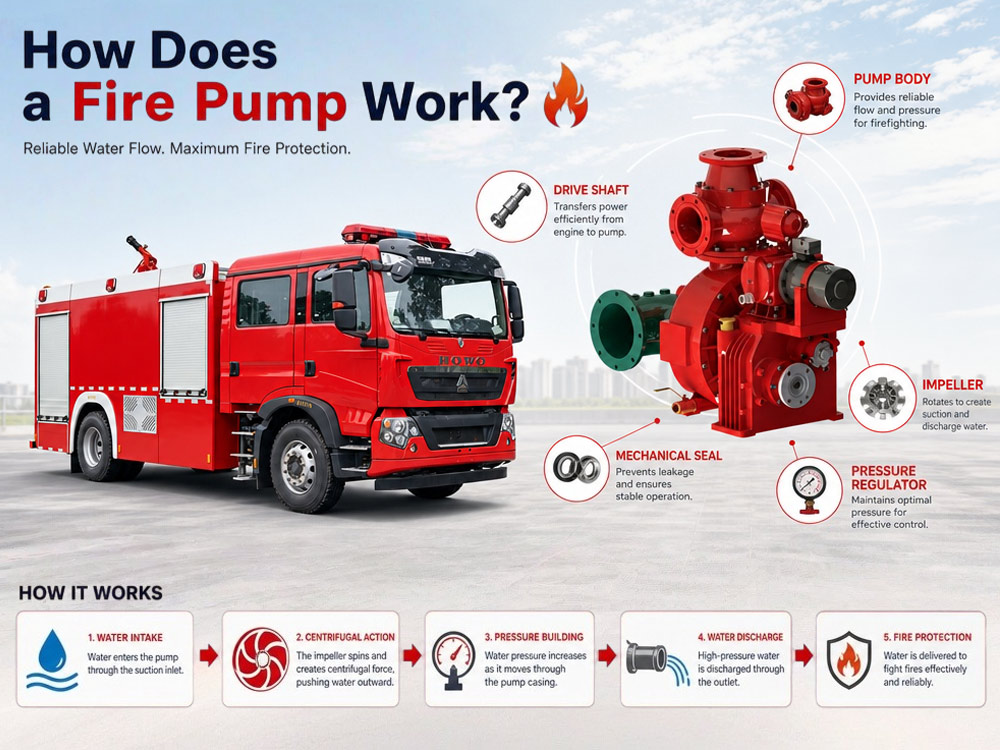

Bagaimana Cara Kerja Pompa Pemadam Kebakaran? Penjelasan Prinsip Kerja Pompa Mobil Pemadam Kebakaran

Pompa pemadam adalah jantung dari setiap sistem pengiriman air pada mobil pemadam kebakaran. Baik saat menangani kebakaran bangunan, keadaan darurat industri, insiden bandara, atau operasi kebakaran hutan, pompa pemadampada sebuah mobil pemadam kebakaran bertanggung jawab untuk mengalirkan air bertekanan tinggi ke selang, monitor pemadam kebakaran, dan sistem busa.Desain impeler sentrifugal dan sistem yang digerakkan PTO memastikan tekanan stabil dan laju aliran tinggi, secara langsung meningkatkan efektivitas pemadaman kebakaran lebih dari 40%, sekaligus mengurangi waktu respons hingga 3 kali lipat. Pompa ini dapat disebut sebagai penjaga tak terlihat dalam operasi pemadaman kebakaran dan landasan teknis dari respons darurat modern.

Pelajari cara kerja pompa pemadam, termasuk prinsip kerjanya, komponen utama, proses aliran air, pembangkitan tekanan, dan aplikasinya. Temukan bagaimana pompa mobil pemadam kebakaran menyediakan pasokan air yang andal untuk pemadaman kebakaran dan cara memilih pompa yang tepat untuk kendaraan pemadam kebakaran Anda.Mari pelajari tentangnya hari ini.

» I. Pertama, kita perlu mengetahui tiga komponen utama sistem pompa pemadam:

1. Impeler: Komponen berputar yang menarik air masuk dan melemparkannya ke arah luar melalui gaya sentrifugal. Biasanya terbuat dari perunggu, baja tahan karat, atau besi cor.

2. Rumah pompa: Casing yang menampung impeler dan mengarahkan aliran air. Dirancang untuk mengubah kecepatan menjadi tekanan.

3. Power Take-Off (PTO): Sambungan mekanis yang mentransfer tenaga mesin dari transmisi truk ke pompa pemadam.

» II. Setelah mengetahui komponen utama, prinsip kerja inti pompa pemadam adalah sebagai berikut:

1. Tenaga dipindahkan dari mesin melalui PTO

Mesin truk menggerakkan PTO, yang terhubung ke poros pompa. Ketika operator mengaktifkan PTO, tenaga mesin dialihkan untuk memutar impeler pompa dengan kecepatan tinggi.

2. Impeler mulai berputar

Impeler berputar pada 1.500–2.500 RPM, menarik air masuk ke pompa melalui saluran masuk hisap. Bilah impeler yang berputar menciptakan zona tekanan rendah di bagian tengah, menarik air dari tangki bawaan, hidran, atau sumber air alami.

3. Gaya sentrifugal meningkatkan tekanan air

Saat impeler berputar, impeler melemparkan air ke arah luar melalui gaya sentrifugal. Kecepatan air meningkat saat bergerak dari bagian tengah ke tepi luar impeler. Rumah pompa kemudian mengubah kecepatan ini menjadi tekanan, memaksa air bertekanan tinggi keluar melalui saluran keluar.

4. Air bertekanan tinggi keluar dari saluran keluar

Air bertekanan (biasanya 0,8–1,2 MPa) keluar melalui saluran keluar dan dialirkan ke selang pemadam kebakaran, monitor pemadam kebakaran, atau sistem pencampur busa untuk operasi pemadaman kebakaran.

» III. Dari mana pompa pemadam mendapatkan air?

Pompa pemadam dapat mengambil air dari tiga sumber:

Tangki air bawaan: Sumber air utama untuk serangan awal. Kapasitas umum: 2.000–12.000 liter. Menyediakan pasokan air langsung saat tiba di lokasi.

Hidran pemadam kebakaran: Terhubung melalui selang suplai. Menyediakan pasokan air berkelanjutan untuk operasi yang lebih lama. Tekanan dari hidran membantu pompa mempertahankan aliran.

Sumber air alami (penyedotan): Danau, sungai, kolam, atau kolam renang. Pompa menggunakan sistem priming untuk mengeluarkan udara dari selang hisap sebelum melakukan penyedotan. Ketinggian angkat teoritis maksimum pada permukaan laut: sekitar 10 meter (33 kaki). Kedalaman penyedotan efektif: biasanya 7–8 meter.

Proses penyedotan:

1. Hubungkan selang hisap kaku ke saluran masuk pompa

2. Rendam saringan setidaknya 2–3 kaki di bawah permukaan air

3. Aktifkan alat pemancing untuk mengeluarkan udara dari selang dan pompa

4. Vakum terbentuk, tekanan atmosfer mendorong air naik

5. Air mengisi pompa, kemudian pompa sentrifugal memberi tekanan pada air tersebut

» IV. Komponen Sistem dan Fungsi Utama Pompa Pemadam:

Saluran masuk hisap: Tempat air masuk ke pompa. Ukuran umum: DN100–DN150. Dilengkapi saringan untuk mencegah kotoran masuk.

Saluran keluar pembuangan:Tempat keluarnya air bertekanan. Ukuran tipikal: DN65–DN80 (saluran keluar standar). Dilengkapi katup untuk mengontrol aliran ke selang atau monitor. Beberapa saluran keluar memungkinkan penggunaan secara bersamaan.

Impeler:Komponen berputar yang menciptakan aliran air. Mengubah energi mekanis menjadi energi kinetik. Biasanya terbuat dari perunggu (tahan korosi), baja tahan karat (kuat dan tahan lama), atau besi cor (hemat biaya untuk aplikasi standar).

Rumah pompa:Casing yang mengarahkan aliran air. Dirancang untuk mengubah kecepatan menjadi tekanan. Desain umum: rumah pompa volute (bentuk spiral untuk aliran yang halus) dan rumah pompa diffuser (untuk efisiensi yang lebih tinggi).

Sistem pemancing pompa:Mengeluarkan udara dari pompa dan selang hisap sebelum melakukan penyedotan. Jenisnya meliputi:

• Pemancing vakum:Desain baling-baling putar atau piston. Cepat dan efisien. Paling umum digunakan pada truk pemadam kebakaran modern.

• Pemancing gas buang:Menggunakan gas buang mesin untuk menciptakan vakum. Sederhana tetapi kurang efektif.

• Pemancing elektrik:Digerakkan oleh motor. Dapat melakukan pemancingan tanpa putaran pompa. Melindungi segel mekanis dari kerusakan akibat beroperasi kering.

Katup pelepas tekanan:Mencegah tekanan berlebih. Terbuka ketika tekanan melebihi batas yang ditetapkan. Melindungi selang, pompa, dan petugas pemadam kebakaran.

Pengatur tekanan:Secara otomatis mempertahankan tekanan yang telah ditetapkan. Menyesuaikan RPM mesin untuk mengimbangi perubahan aliran. Mengurangi beban kerja operator. Tersedia dalam mode tekanan (mempertahankan tekanan yang telah ditentukan) dan mode RPM (mempertahankan kecepatan mesin yang telah ditentukan).

PTO (Pengambil Daya):Sambungan antara mesin dan pompa. Mentransfer daya mesin untuk menggerakkan pompa. Truk pemadam kebakaran biasanya menggunakan PTO tipe sandwich (dipasang di antara mesin dan transmisi) untuk keluaran daya penuh.

» V. Pemilihan Pompa Berdasarkan Aplikasi:

1. Perbandingan jenis pompa pemadam kebakaran

2. Pompa pemadam kebakaran vs. pompa air standar

3. Rekomendasi skenario penerapan

» VI.Bagaimana pompa pemadam kebakaran membangun tekanan?

Pompa pemadam kebakaran membangun tekanan melalui gaya sentrifugal. Saat impeler berputar, pompa menarik air ke bagian tengah dan melemparkannya ke luar dengan kecepatan tinggi. Rumah pompa mengubah air berkecepatan tinggi ini menjadi tekanan dengan memperlambat alirannya.

Faktor yang memengaruhi tekanan:

• Kecepatan impeler:Rotasi lebih cepat = tekanan lebih tinggi. Kecepatan impeler berbanding lurus dengan RPM mesin.

• RPM mesin:Kecepatan mesin lebih tinggi = impeler lebih cepat = tekanan lebih tinggi. Operator mengontrol tekanan dengan menyesuaikan katup gas mesin atau menggunakan pengatur tekanan.

• Desain pompa:Pompa dua tahap dapat mencapai tekanan lebih tinggi daripada pompa satu tahap dengan menggunakan dua impeler secara seri.

• Diameter pipa:Diameter lebih kecil = tekanan lebih tinggi tetapi aliran lebih rendah. Diameter lebih besar = tekanan lebih rendah tetapi aliran lebih tinggi. Operator harus menyeimbangkan tekanan dan aliran berdasarkan tugas pemadaman kebakaran.

• Sumber air:Pasokan air yang memadai sangat penting untuk mempertahankan tekanan. Pasokan yang tidak mencukupi menyebabkan tekanan turun.

» VII. Masalah umum pompa pemadam kebakaran dan solusinya

1. Pompa tidak dapat melakukan pengisian awal

Kemungkinan penyebab: Kebocoran udara pada selang hisap, saringan tersumbat, alat pengisi awal tidak berfungsi.

Solusi: Periksa dan kencangkan semua sambungan selang hisap; bersihkan saringan; periksa sistem pengisi awal (pompa vakum atau pengisi awal elektrik) dan perbaiki jika diperlukan.

2. Tekanan air rendah

Kemungkinan penyebab: Saringan tersumbat, RPM mesin tidak mencukupi, impeler aus, udara dalam sistem.

Solusi: Bersihkan saringan; tingkatkan kecepatan mesin; periksa keausan impeler dan ganti jika diperlukan; periksa kebocoran udara dan lakukan pengisian awal kembali.

3. Kavitasi

Pembentukan: Kavitasi terjadi ketika pompa tidak menerima cukup air. Impeler berputar dalam campuran air dan gelembung uap. Ketika gelembung ini runtuh, gelembung tersebut menciptakan gelombang kejut yang merusak impeler dan menyebabkan fluktuasi tekanan yang parah.

Cara menghindari: Jangan pernah menjalankan pompa lebih cepat daripada kemampuan pasokan air; pantau tekanan masuk; kurangi kecepatan pompa jika vakum terlalu tinggi; pastikan saringan tidak tersumbat.

4. Kebocoran air

Item pemeriksaan: Periksa semua segel dan gasket; periksa adanya retakan pada rumah pompa; pastikan katup pembuangan tertutup; segera ganti segel yang aus.

5. Panas berlebih

Penyebab: Pompa berjalan tanpa air, pendinginan tidak mencukupi, pengoperasian berkepanjangan tanpa aliran air.

Tips pemeliharaan: Jangan pernah menjalankan pompa tanpa air; pastikan saluran pendingin tidak tersumbat; biarkan pompa mendingin di antara pengoperasian; periksa katup pelepas termal secara berkala.

» VIII. Studi kasus nyata: Peningkatan pompa dinas pemadam kebakaran kota

Latar belakang:

Sebuah dinas pemadam kebakaran kota dengan armada truk pemadam kebakaran yang sudah tua perlu meningkatkan sistem pompa pada tiga kendaraan pemadam utama. Pompa yang ada mengalami kesulitan mempertahankan tekanan selama operasi pemadaman kebakaran gedung tinggi dan sering memerlukan perbaikan.

Tantangan:

• Tekanan tidak stabil pada ketinggian di atas 50 meter

• Pengambilan air lambat dari sumber air alami (waktu pengisian awal >45 detik)

• Laju aliran rendah pada tekanan tinggi

• Kegagalan segel dan keausan impeler yang sering terjadi

Solusi:

• Pompa pemadam kebakaran CB10/60 (60 L/dtk @ 1,0 MPa)

• Pengisi awal vakum elektrik (meningkatkan kecepatan pengisian awal)

• Pengatur tekanan otomatis (mempertahankan tekanan stabil)

• Segel dan bantalan pompa yang ditingkatkan

• Selang hisap baru dengan saringan yang lebih besar

Hasil:

Tekanan meningkat sebesar 25%, waktu penyedotan berkurang sebesar 35%, efisiensi pemadaman kebakaran meningkat secara signifikan, dan biaya perawatan turun sebesar 60%. Departemen tersebut melaporkan waktu respons yang lebih cepat dan pemompaan yang lebih andal selama kebakaran berskala besar.

»IX. Cara memilih pompa kebakaran yang tepat

1. Tentukan laju aliran yang diperlukan

2. Tentukan tekanan yang diperlukan

3. Pertimbangkan sumber air

• Pasokan hidran:Pompa satu tahap sudah mencukupi. Tidak diperlukan pengisian awal.

• Tangki bawaan:Satu tahap atau dua tahap. Pengisian awal diperlukan untuk penyedotan dari sumber air.

• Air alami (penyedotan):Memerlukan pompa vakum pengisi awal. Dua tahap untuk daya angkat tinggi.

4. Ukuran dan konfigurasi mobil pemadam kebakaran

»X. Pertanyaan yang Sering Diajukan (FAQ)

T: Apa itu pompa pemadam kebakaran?

J: Pompa pemadam kebakaran adalah pompa sentrifugal yang digerakkan oleh mesin truk melalui sistem PTO. Pompa ini menarik air dari tangki bawaan, hidran, atau sumber air alami, meningkatkan tekanan air dengan memutar impeler, dan mengalirkan air bertekanan tinggi ke selang atau monitor pemadam untuk operasi pemadaman kebakaran.

T: Bagaimana pompa pemadam kebakaran meningkatkan tekanan air?

J: Impeler berputar dengan kecepatan tinggi (1.500–2.500 RPM), menarik air ke bagian tengah dan melemparkannya ke luar dengan gaya sentrifugal. Casing pompa mengubah air berkecepatan tinggi ini menjadi tekanan dengan memperlambat alirannya. Kecepatan impeler yang lebih tinggi = tekanan yang lebih tinggi.

T: Apakah pompa pemadam kebakaran sama dengan pompa air standar?

J: Tidak. Pompa pemadam kebakaran dirancang untuk tekanan yang lebih tinggi (0.8–2.5 MPa), laju aliran yang lebih tinggi (1.200–6.000 L/menit), dan operasi darurat berkelanjutan. Pompa air standar beroperasi pada tekanan yang lebih rendah dan tidak dirancang untuk pemadaman kebakaran atau sistem yang digerakkan PTO.

T: Apa yang menggerakkan pompa mobil pemadam kebakaran?

J: Mesin mobil pemadam kebakaran menggerakkan pompa pemadam melalui sistem Power Take-Off (PTO). Ketika operator mengaktifkan PTO, tenaga mesin dialihkan untuk memutar impeler pompa. Tidak diperlukan mesin terpisah.

T: Mengapa pompa pemadam kebakaran memerlukan pengisi awal?

J: Pengisi awal mengeluarkan udara dari pompa dan selang hisap sebelum menyedot air dari danau, sungai, atau kolam. Pompa sentrifugal tidak dapat memindahkan air jika terdapat udara dalam sistem. Pengisi awal menciptakan vakum, sehingga tekanan atmosfer dapat mendorong air masuk ke pompa.

T: Apa perbedaan antara pompa pemadam kebakaran satu tahap dan dua tahap?

A: Pompa satu tahap memiliki satu impeler dan menyediakan aliran tinggi pada tekanan sedang. Pompa dua tahap memiliki dua impeler yang dipasang secara seri dan dapat menyediakan tekanan lebih tinggi. Pompa dua tahap dapat beralih antara mode volume (aliran tinggi) dan mode tekanan (tekanan tinggi).

Q: Apakah pompa pemadam kebakaran dapat mengambil air dari sungai?

A: Ya. Pompa pemadam kebakaran dapat mengambil air dari sungai, danau, kolam, dan kolam renang melalui proses yang disebut penyedotan langsung. Primer mengeluarkan udara dari selang hisap dan pompa, sehingga menciptakan ruang hampa. Tekanan atmosfer mendorong air naik ke dalam pompa. Ketinggian angkat praktis maksimum: sekitar 7–8 meter.

Q: Apa yang menyebabkan kavitasi pada pompa pemadam kebakaran?

A: Kavitasi terjadi ketika pompa tidak menerima cukup air. Impeler berputar dalam campuran air dan gelembung uap. Ketika gelembung-gelembung ini runtuh, mereka menciptakan gelombang kejut yang merusak impeler. Kavitasi disebabkan oleh pengoperasian pompa lebih cepat daripada kemampuan pasokan air untuk mengalir, saringan yang tersumbat, atau ketinggian hisap yang berlebihan.

Q: Seberapa sering pompa pemadam kebakaran harus diservis?

A: Pemeriksaan harian (suara, getaran, kebocoran), pengujian mingguan (primer, pengatur tekanan), inspeksi bulanan (impeler, bantalan, katup pelepas), pengujian aliran penuh tahunan dan pengujian tekanan hidrostatik. Perawatan rutin mencegah kegagalan tak terduga selama keadaan darurat.

Q: Bagaimana cara memilih pompa pemadam kebakaran yang tepat untuk truk pemadam kebakaran saya?

A: Pertimbangkan laju aliran yang diperlukan (berdasarkan risiko kebakaran), kebutuhan tekanan (berdasarkan ketinggian bangunan), sumber air (hidran, tangki, atau sumber alami), sasis truk pemadam kebakaran (4×2, 4×4, 6×4, 8×4), merek dan keandalan pompa, serta dukungan perawatan dan layanan. Pompa harus sesuai dengan tenaga mesin kendaraan dan konfigurasi PTO.

»XIBagian XI. Poin-Poin Utama

• Pompa pemadam kebakaran menggunakan gaya sentrifugal untuk meningkatkan tekanan air. Impeler menarik air masuk dan melemparkannya ke luar, mengubah kecepatan menjadi tekanan.

• Sebagian besar pompa truk pemadam kebakaran digerakkan melalui sistem PTO (Power Take-Off). Tenaga mesin dialihkan ke pompa, sehingga tidak diperlukan mesin terpisah.

• Air dapat berasal dari tangki terpasang, hidran, atau sumber air terbuka. Penyedotan langsung dari sumber alami memerlukan primer untuk mengeluarkan udara dari selang hisap.

• Sistem priming mengeluarkan udara sebelum penyedotan langsung dari sumber air alami. Primer vakum adalah yang paling umum, dengan primer elektrik yang memberikan perlindungan untuk segel mekanis.

• Kinerja pompa bergantung pada laju aliran, tekanan, ukuran impeler, dan tenaga mesin. Menyesuaikan pompa dengan tugas pemadaman kebakaran sangat penting.

• Perawatan yang tepat (harian, mingguan, bulanan, tahunan) meningkatkan keandalan dan masa pakai. Pengujian rutin mencegah kegagalan tak terduga selama keadaan darurat.

• Memahami pengoperasian pompa membantu pembeli memilih spesifikasi yang tepat untuk truk pemadam kebakaran mereka. Pompa harus sesuai dengan sasis, PTO, dan kebutuhan pemadaman kebakaran.
